Назначение

УКВ-радиомодемы ЛРМ-100 разработаны в рамках программы импортозамещения и предназначены для использования в сетях телемеханики и SCADA для сбора данных с удалённых объектов. Многочисленные внедрения подтверждают соответствие заявленным техническим характеристикам, что позволяет выводить из эксплуатации снятые с производства импортные аналоги без нарушения работы радиосети.

В настоящее время радиомодем ЛРМ-100 включен в Единый Реестр материально-технических ресурсов, допущенных к применению на объектах ПАО «Газпром», и в Реестр телекоммуникационного оборудования российского происхождения (ТОРП), и активно применяется для модернизации существующих и для вновь проектируемых перспективных систем связи.

Дистанционное управление и диагностика

УКВ-радиомодем ЛРМ-100 имеет широкие возможности для дистанционного управления и диагностики. Производится управление режимами работы и контроль основных параметров функционирования радиомодема: выходной мощности, текущей температуры процессора, уровня питающего напряжения, уровня входного сигнала (RSSI) и текущего значения КСВ антенного тракта. Имеется возможность дистанционного включения радиомодема при подаче на вход канала управления постоянного напряжения в диапазоне от 10 до 30 В, при снятии этого напряжения радиомодем выключается. В качестве устройства управления питанием может использоваться электромагнитное реле, тумблер, кнопка с фиксацией или другие коммутирующие устройства, обеспечивающие коммутацию напряжения не менее 30 В при токе не менее 10 мА.

SNMP-мониторинг

Специализированное ПО SNMP-мониторинга может быть интегрировано в существующую систему мониторинга радиоэлектронных средств Заказчика. Дистрибутивы программного обеспечения предоставляются для установки на сервер Заказчика или для использования в составе мобильного АРМ. При активации соответствующей опции в настройках радиомодема данные о контролируемых параметрах автоматически транслируются по стандартным процедурам в Центр мониторинга и отображаются встроенными утилитами в программном обеспечении мониторинга.

Расширенные эксплуатационные
возможности

Для строительства новых радиосетей сбора данных, а также при реконструкции и модернизации радиосетей, находящихся в эксплуатации, предусмотрены расширенные эксплуатационные возможности, которые включают в себя передачу данных по интерфейсу Ethernet и конвертацию пакетов между встроенными интерфейсами, множественную ретрансляцию пакетов для расширения зоны обслуживания или в условиях ограниченной радиовидимости между объектами, работу в дуплексном режиме для независимого двухстороннего обмена данными, а также исполнение радиомодемов с «горячим» резервированием (1+1), которые могут быть установлены в ответственных точках радиосети в качестве базовых станций или ретрансляторов.

Программное обеспечение

Настройка параметров УКВ-радиомодема ЛРМ-100 производится с помощью подключаемой к радиомодему через интефейс управления персональной ЭВМ, на которой запускается «Программа настройки параметров ЛРМ-100», входящий в комплект поставки. В диалоговом окне ЭВМ отображаются параметры конфигурирования радиочастотного тракта и последовательных интерфейсов, а также параметры функционирования радиомодема.

Минимальные системные требования к ПЭВМ для работы ПО:

Операционная система	Windows (не ниже Windows 2000)
Частота центрального процессора, МГц, не менее	400
Оперативное запоминающее устройство, Мбайт, не менее	1024
Видеоадаптер	VGA (1024x768)
Свободное место на жестком диске ПЭВМ, Мбайт, не менее	100
COM‑интерфейс	RS-232
Интерфейс USB (при использовании переходника RS-232/USB)	USB 1.1 и выше

Характеристики

Радиопередатчик

Выходная мощность радиопередатчика	от 1 Вт до 10 Вт
Шаг настройки мощности радиопередатчика	1 Вт
Класс излучения	16K4F1D/14К2F1D

Радиочастотные характеристики

Диапазон частот	136-174 МГц 403-470 МГц (с 2023г.)
Шаг	1 кГц
Стабильность частоты	0,5 ppm
Модуляция	2GFSK
Интермодуляция, не хуже	80 дБ
Номинальное сопротивление нагрузки	50 Ом
Избирательность по соседнему каналу, не хуже	80 дБ

Функциональные особенности

Скорость передачи данных	4800, 9600 и 19200 бит/с
Передача данных	Пакетный режим
Способ передачи данных	Симплекс, полудуплекс
Ширина канала	25,0/12,5 кГц
Внешние интерфейсы	2хRS-232
Режимы работы:	Мост (точка-точка) Точка-многоточка Ретранслятор
Антенные разъемы	1хTNC (Tx/Rx)
Идентификация по ID-преамбуле; контроль несущей LBT (Listen Before Transmit)	Реализовано

Питание

Напряжение питания	от 10 до 30 В пост.
Потребляемый ток, не более (при выходной мощности 10 Вт)	4,5 А
Напряжение питания вентилятора	8 В
Потребляемый ток вентилятора, не более	1,5 А
Потребляемая мощность, не более	45 Вт

Эксплуатация

Монтаж	На DIN-рейку 35 мм
	В Бокс монтажный БМ-01/БМ-02
	В Блок конструктива 19" БК-01/БК-02
	Шкаф навесной IP65 500Вx400Шx250Г мм
Рабочая температура	-40°C ... 55°С
Средняя наработка на отказ, не менее	80 000 часов
Средний срок службы, не менее	10 лет

Вес и размеры

Масса, не более	1,4 кг
Габариты, не более	54х166х140 мм

Изготовление и поставка радиомодема осуществляется на основании Технического задания, согласованного с Заказчиком.

Пример спецификации Базового радиомодема

№ п/п	Наименование оборудования	Ед. изм.	Кол-во
1	Комплект базового радиомодема БС №1, в составе: Радиомодем ЛРМ-100, 136-174МГц, симплекс/полудуплекс, 16К4F1D, 2хRS232, 4800/9600/19200 бит/с, 10Вт, в Блоке конструктива 19", ввод питания 48В пост., монтажный комплект в стойку 19" - 1 шт; кабель информационный DB9-m/DB9-m (L=1.5 м) - 2 шт.	компл.	1
2	Комплект АФУ для базового радиомодема БС №1, в составе: Антенна диполь Радиал D2 VHF, 5.15 дБи, N-fm - 1 шт; Кабель коаксиальный 7/8" LCF 78-50JA (L=80 м) - 1 шт; Джампер подантенный RG213-N-m/N-fm-3.0 (L=3 м) - 1 шт; Джампер в аппаратной RG213-TNC-m/N-m-3.0 (L=3 м) - 1 шт; Разъём NM-LCF78-D01 - 2 шт; Комплект заземления GKSPEED20-78P - 3 шт; Заземлитель LP150-N - 2 шт; Крепление RSB-78 для кабеля 7/8" - 80 шт; Лента монтажная NB-G12W3 (L=30 м) - 1 шт; Фиксатор ленты монтажной NB-G12B3 - 80 шт; Грозоразрядник VHF50HN-B, IP67, на уголок - 1 шт; Модуль ввода радиочастного кабеля МКС, 1 ввод ⌀11-23 мм - 1 шт; Герметик P2000, 20 куб.см - 1 шт; Комплект для герметизации WPK6 - 1 шт; Инструмент TRIM-SET-L78-D01 - 1 шт; Чулок подъемный HOIST1-78L - 1 шт.	компл.	1

Пример спецификации Абонентского радиомодема

№ п/п	Наименование оборудования	Ед. изм.	Кол-во
1	Комплект абонентского радиомодема АС №1, в составе: Радиомодем ЛРМ-100, 136-174МГц, симплекс/полудуплекс, 16К4F1D, 2хRS232, 4800/9600/19200 бит/с, 10Вт, 10-30В пост., на DIN-рейку, в Шкафу навесном IP65 500Вx400Шx250Г мм, кабельные вводы, замок - 1шт; кабель информационный DB9-m/DB9-m (L=1.5 м) - 2 шт.	компл.	1
2	Комплект АФУ абонентского радиомодема АС №1, в составе: Антенна направленная Радиал Y5 VHF (M), 10.15 дБи, N-fm - 1 шт; Кабель коаксиальный 1/2" LCF 12-50J (L=20 м) - 1 шт; Джампер подантенный RG213-N-m/N-fm-1.0 (L=1 м) - 1 шт; Джампер в аппаратной RG213-N-m/TNC-m-1.0 (L=1 м) - 1 шт; Разъём NM-LCF12-D01 - 2 шт; Комплект заземления GKSPEED20-12P - 3 шт; Заземлитель LP150-N - 2 шт; Крепление RSB-12 для кабеля 1/2" - 20 шт; Лента монтажная NB-G12W3 (L=30 м) - 1 шт; Фиксатор ленты монтажной NB-G12B3 - 35 шт; Грозоразрядник VHF50HN-B, IP67, на уголок — 1шт; Модуль ввода радиочастного кабеля МКС, 1 ввод ⌀11-23 мм - 1 шт; Герметик P2000, 20 куб.см - 1 шт; Комплект для герметизации WPK6 - 1 шт; Инструмент TRIM-SET-L12-D01 - 1 шт; Чулок подъемный HOIST1-12L - 1 шт.	компл.	1

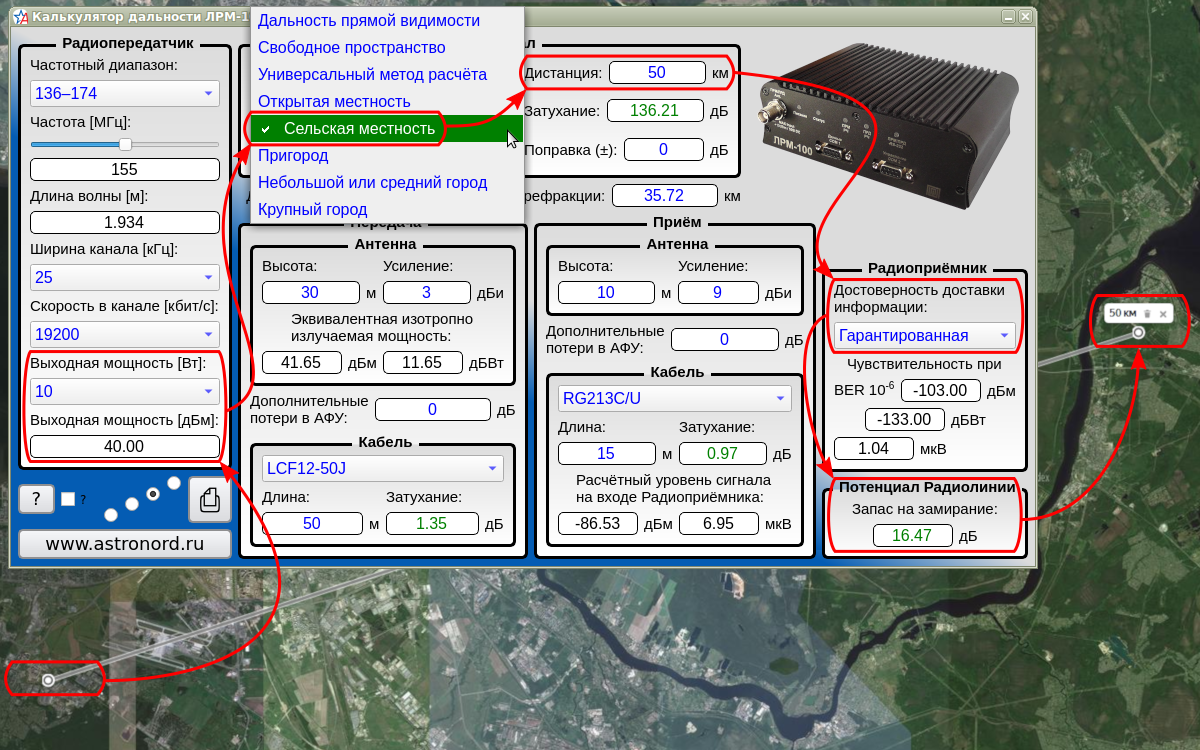

Программный калькулятор дальности

Сертификаты

Декларация соответствия Федерального агентства связи	Приказ о присвоении статуса телекоммуникационного оборудования российского происхождения
